アクシスZが10万kmを超えていることもあり、レギュレーターを予防整備を目的として交換することにしました。
交換作業は前回の記事にてご紹介した、ブレーカーヒューズやディマースイッチの交換と同じ日に実施しました。
アクシスZのレギュレーターは、通常の工具だと脱着するのにカバー類の取り外しが必要となるため、思いのほか時間がかかる作業になってしまいました。
作業の様子は、Youtubeにもアップロードしていますので、あわせて参考にしていただければ幸いです⏬️
アクシスZのレギュレーターについて
まずは交換するレギュレーターから。
アクシスZの型式が「SED7J（旧モデル）」であれば、こちらのレギュレーターが適合します。
逆に言えば、現行モデルの「SEJ6J」の場合には、レギュレーターは非搭載であるため今回の作業は実施できませんので注意しましょう。
アクシスZのレギュレーターを交換する手順
電装品を脱着する際の必須事項ともいえますが、レギュレーターの交換作業時にはバッテリーのマイナス端子を必ず外しておきましょう。

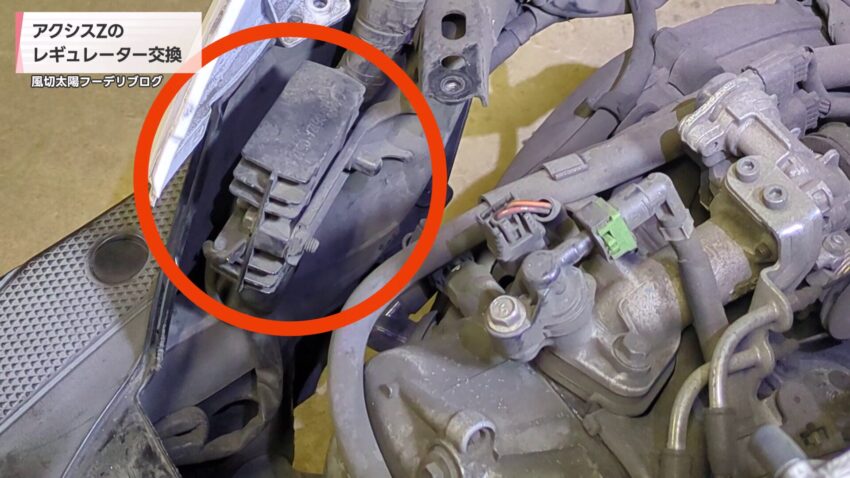

アクシスZのレギュレーターは車体右側、フロアボードの後ろ側にあります。
レギュレーターにアクセスするには、最低限シート下とカバー（プラグ交換をするときに外すカバー）を取り外す必要があります。
具体的な手順については、プラグ交換をしたときの記事を参考にしていただければ幸いです⏬️
シート下とカバーを取り外すとレギュレーターが現れます。

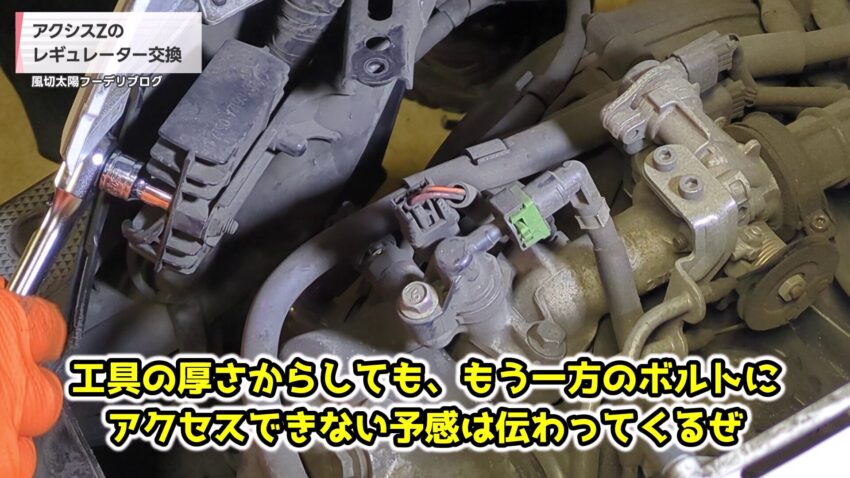

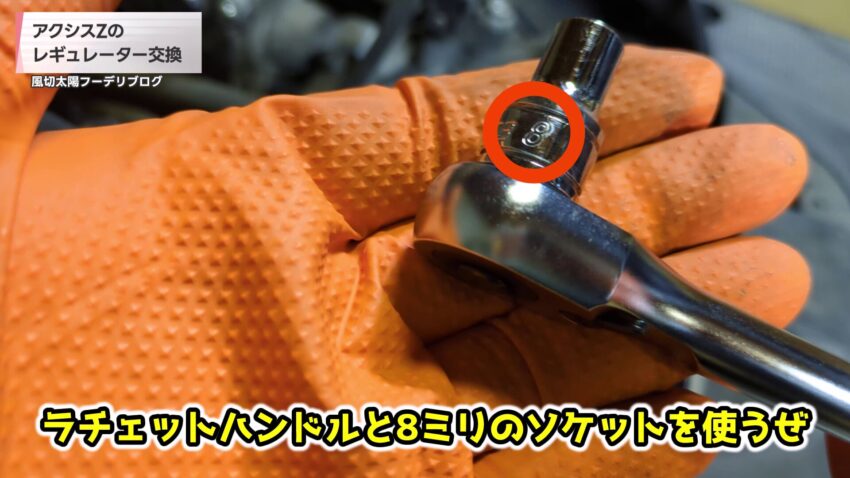

レギュレーターは2本のボルトで固定されており、画像手前側に見えるボルトは私の手持ちのラチェットハンドルとソケット（8mm）を使って取り外すことができました。
しかし、問題はもう一方のボルト。

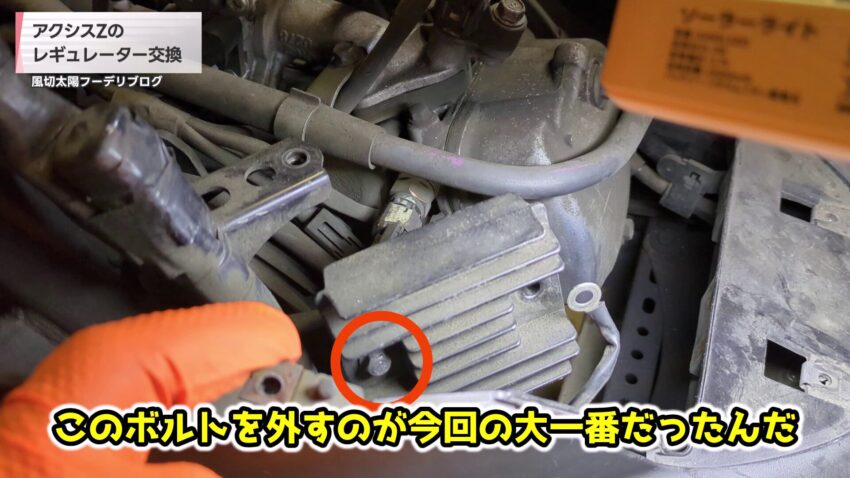

画像手前側の固定ボルトは問題なく外すことができたのですが、奥側のボルトはカウルが近いため手持ちの工具ではアクセスできませんでした。
手前のボルトはアース線と共締めしてあり、奥も同じボルトで固定されています。
ボルトの頭がレギュレーターの凹みに入るため、メガネラチェットも使えませんでした。
以下のような薄型の工具があればアクセスできたかもしれません⏬️

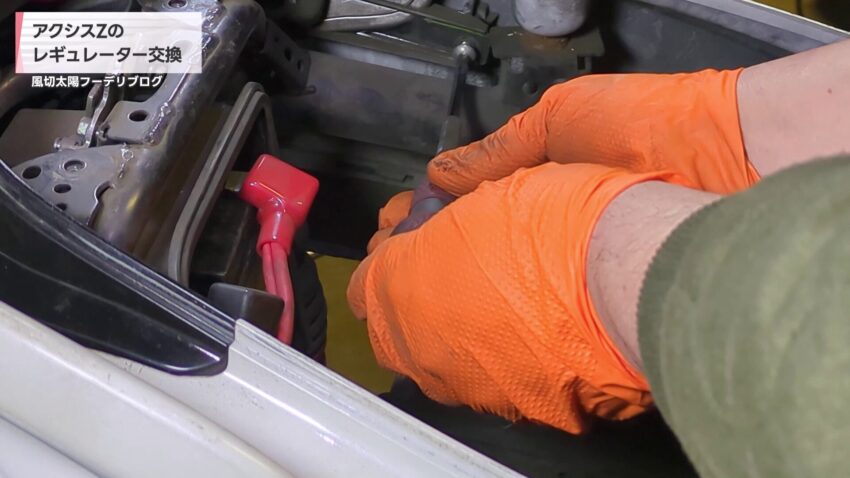

リアの灯火類につながるカプラーと複数個所のビスを外し、ある程度の力を加えながらツメを外すとサイドカバーを取り外すことができます。

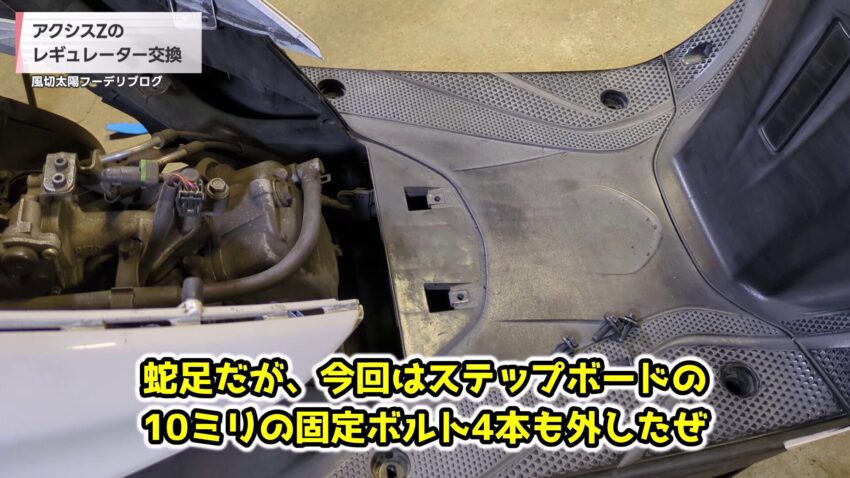

ステップボードの4箇所のボルト（10mm）を取り外すことにより、レギュレーターとサイドカバーとの間によりスペースを確保できます。

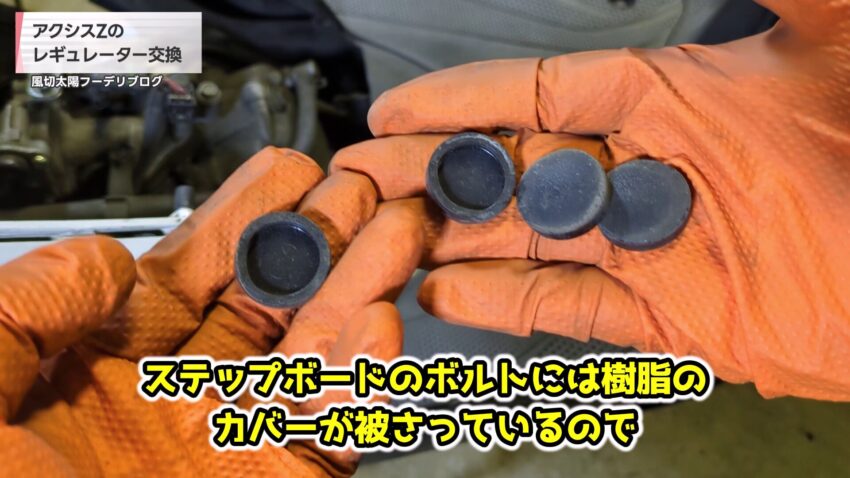

ステップボードの取付ボルトには樹脂のカバーが被さっているので、マイナスドライバーなどでこれを外します。

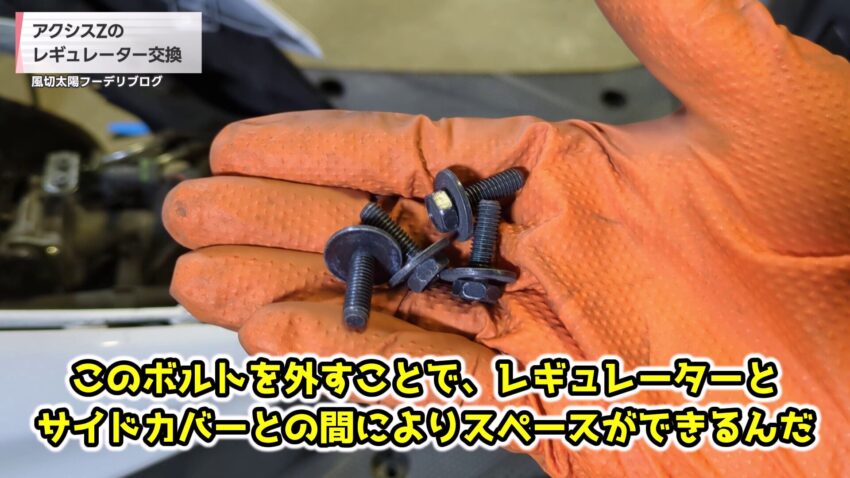

取り外したステップボードの取付ボルトです。

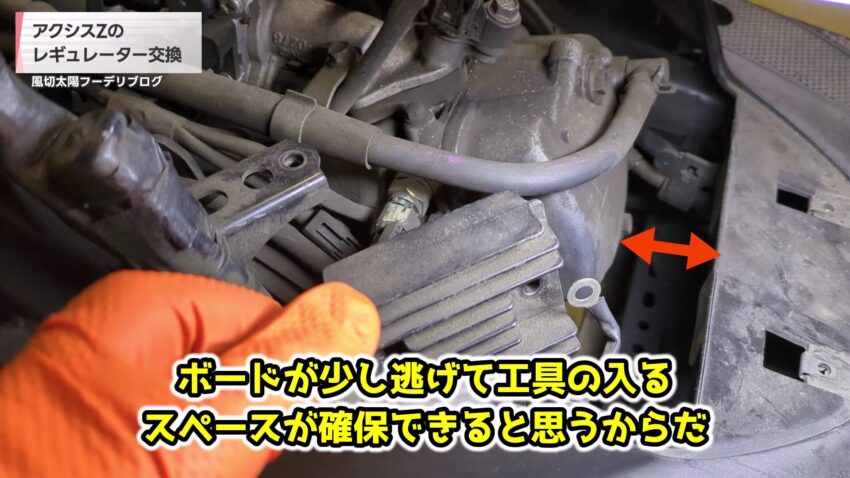

ステップボードの固定ボルトを外すことにより、レギュレーターの固定ボルト上にあるサイドカバーを引っ張った際にラチェットハンドルの入るスペースがより広がります。

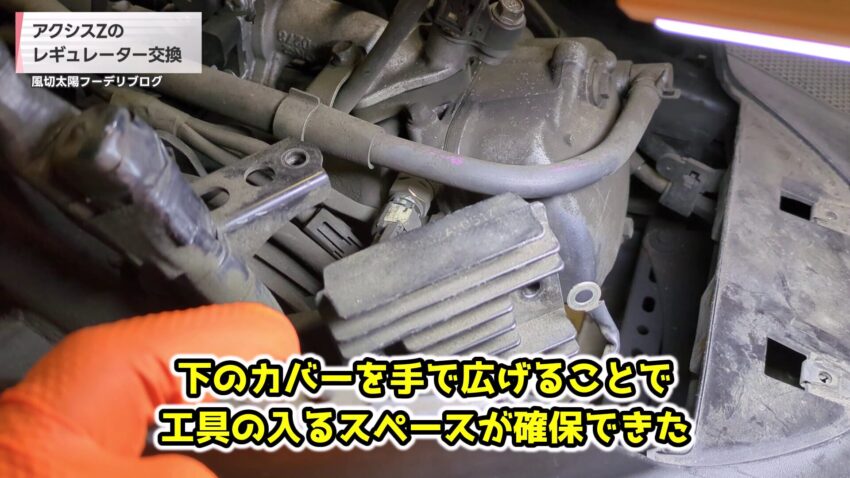

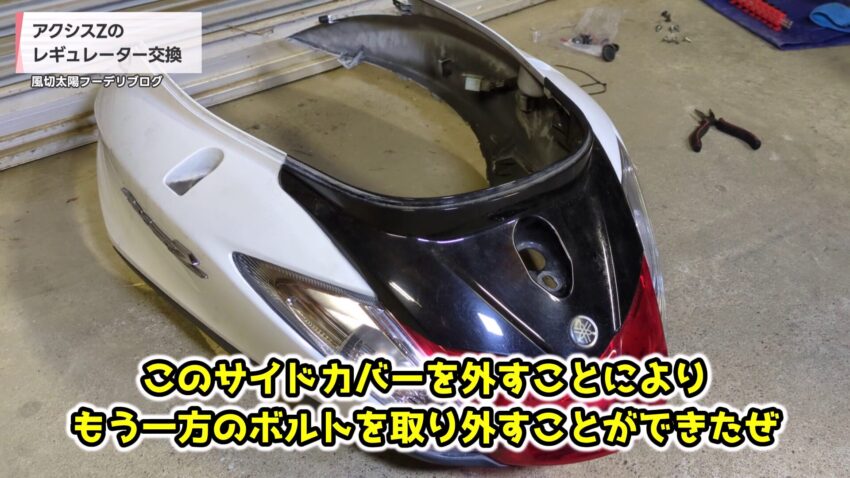

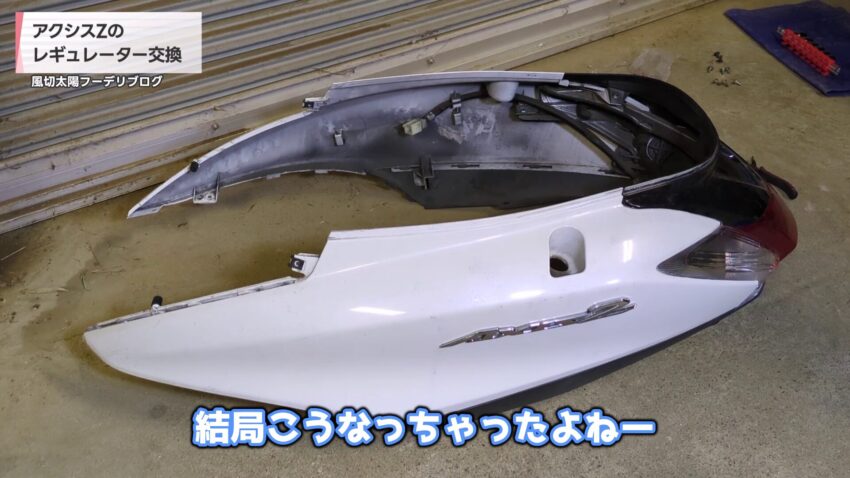

サイドカバーを外したことにより、レギュレーターのもう一方のボルトにアクセスすることができるようになりました。
工具が入らなかったボルトがようやく見えるようになりました。

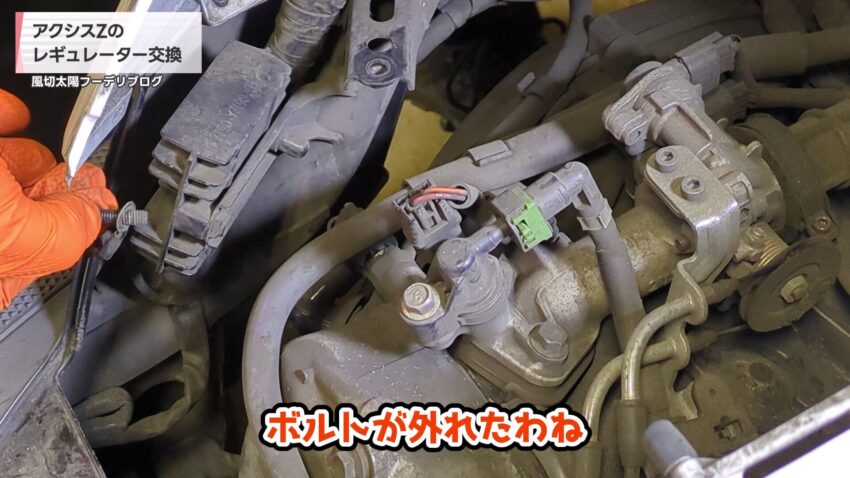

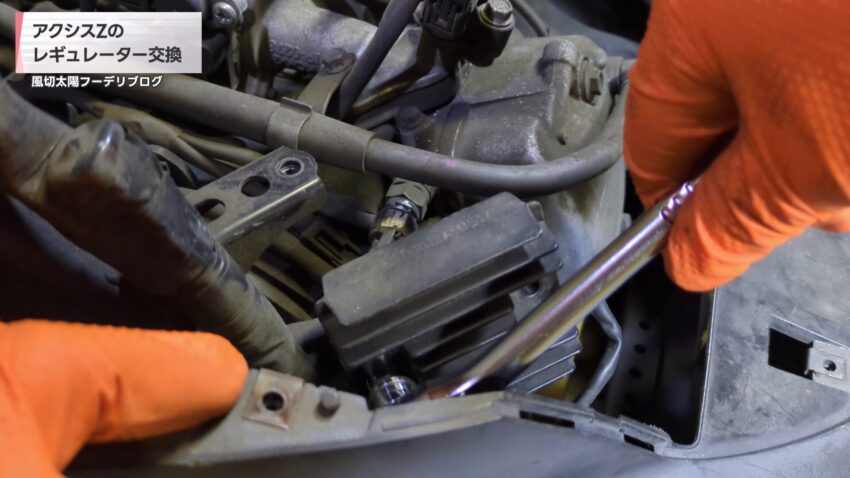

カウルを少し広げるようにしながらラチェットハンドルでレギュレーターの固定ボルトを外します。

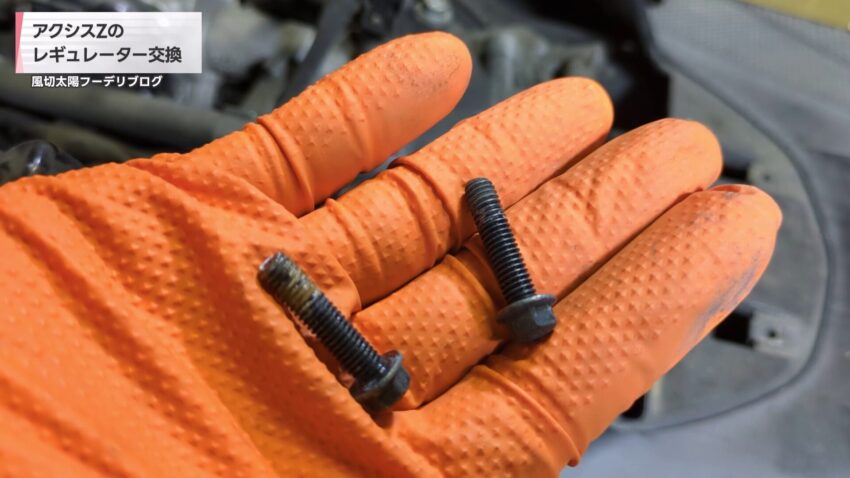

取り外したレギュレーターの取付ボルトがこちら。いずれも同種の8mmのボルトです。

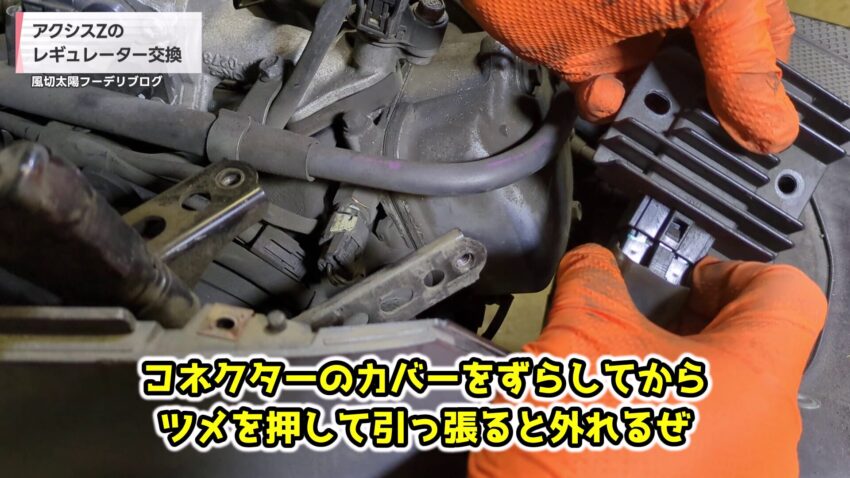

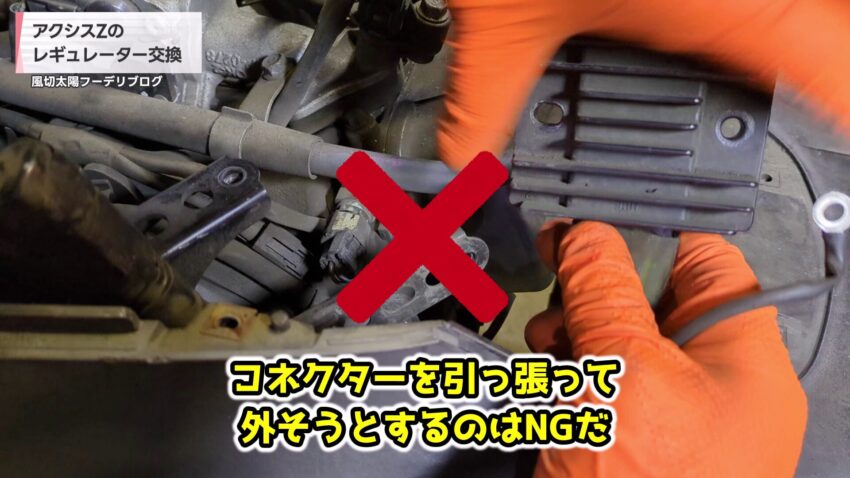

コネクターを外すには、カバーをずらしてツメを押す必要があります。
間違っても力技で引っ張ろうとしないよう注意しましょう。
カバーをずらしてコネクターのツメを押すことにより、レギュレーターを取り外すことができます。

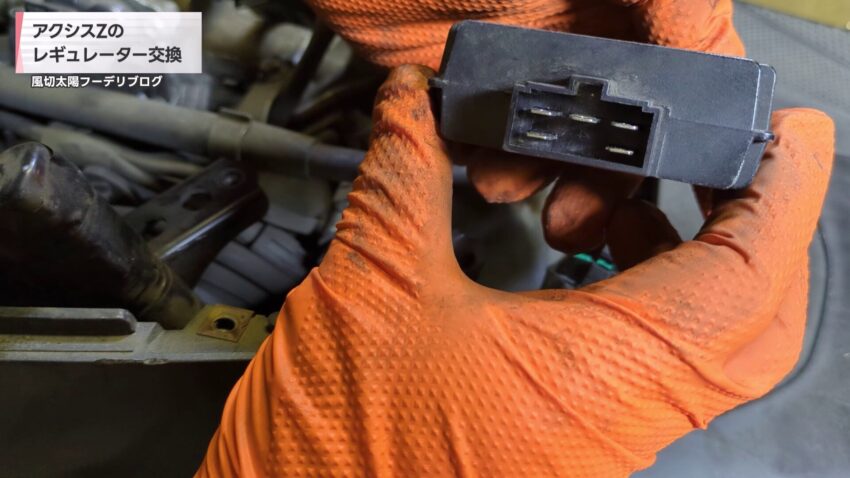

レギュレーターを取り外すことができました。

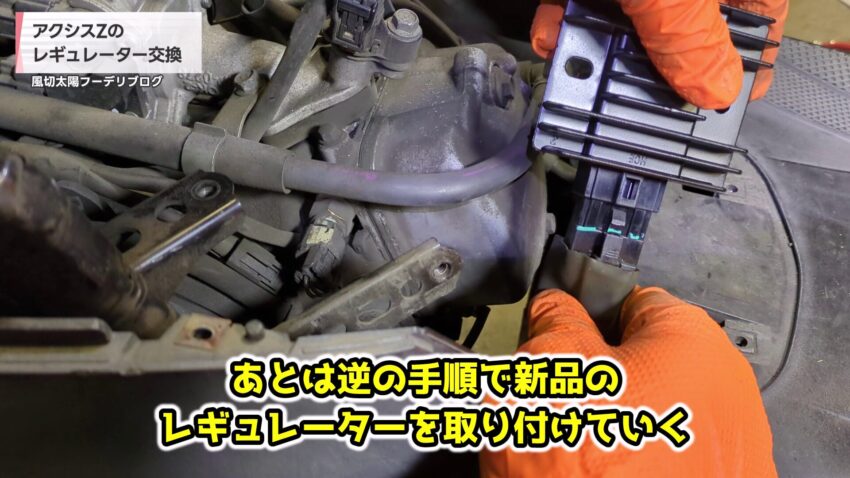

ツメとツメが入る位置を合わせてレギュレーターを取り付けます。

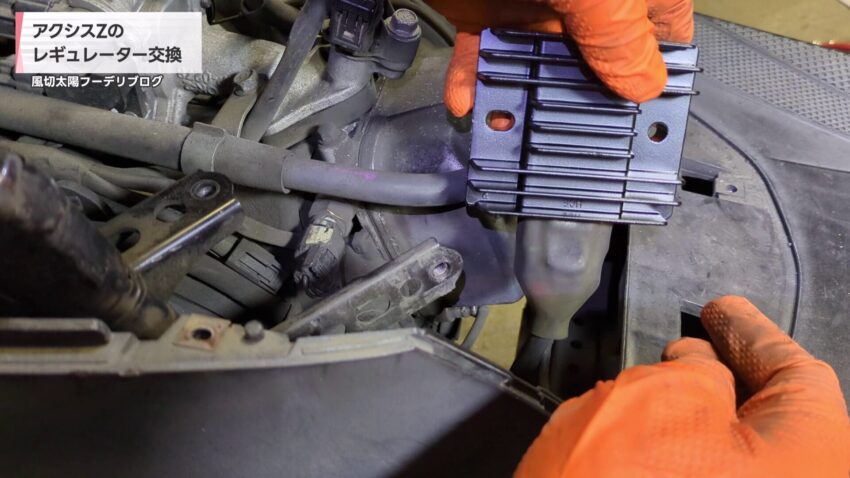

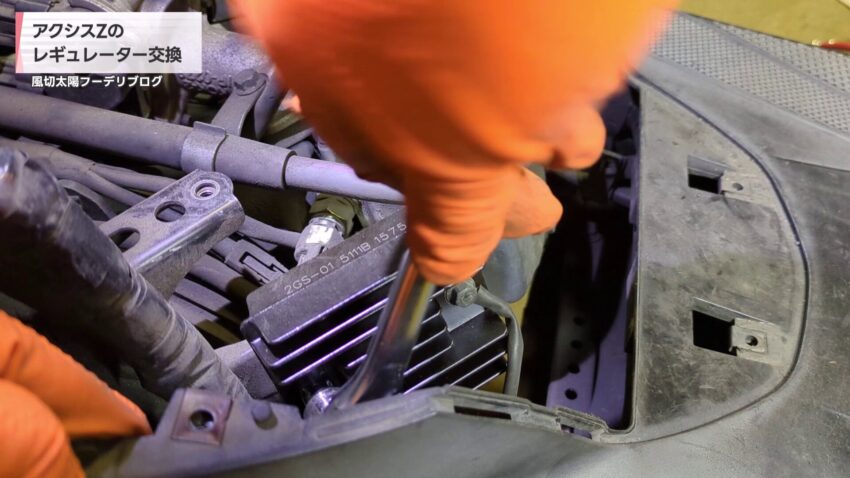

レギュレーターのカバーを被せて、2本のボルトで固定したら交換作業は完了です。
アクシスZのサイドカバー類を取り外す際のポイント
詳細な手順ではなく補足となりますが、サイドカバーを取り外す際のポイントをご紹介します。

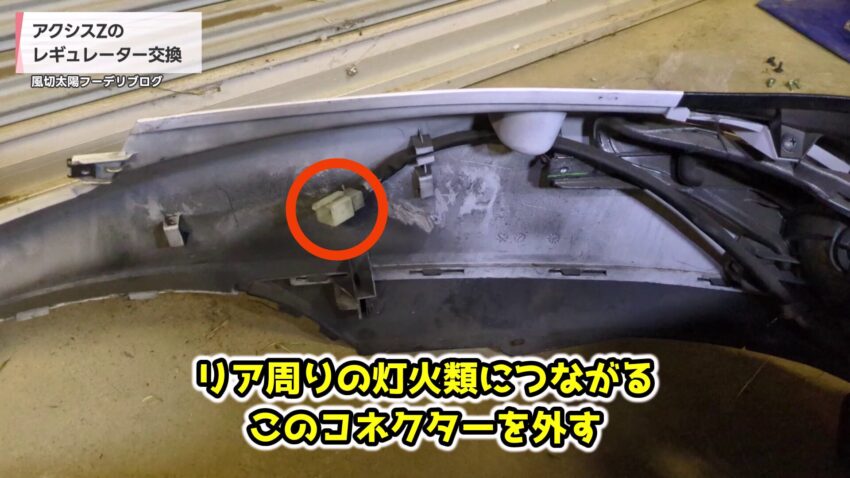

ますは、リヤ周りの灯火類につながっているコネクターを外しておきます。

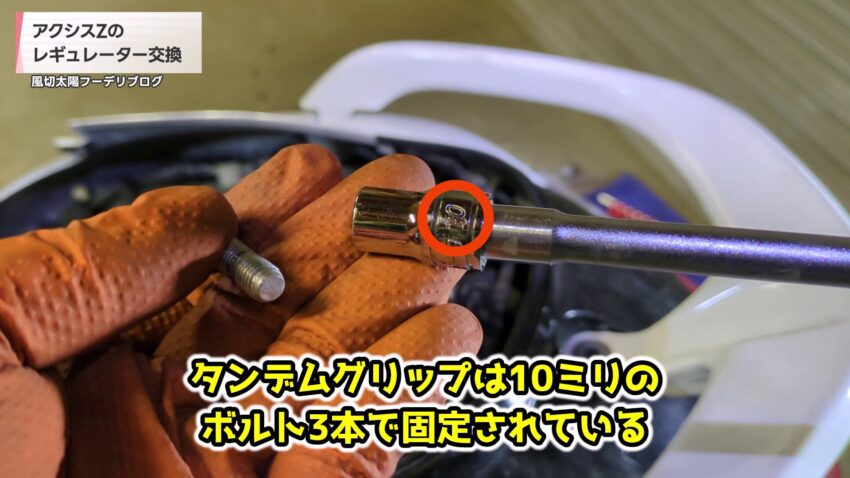

タンデムグリップの固定ボルト3本（10mm）を外します。

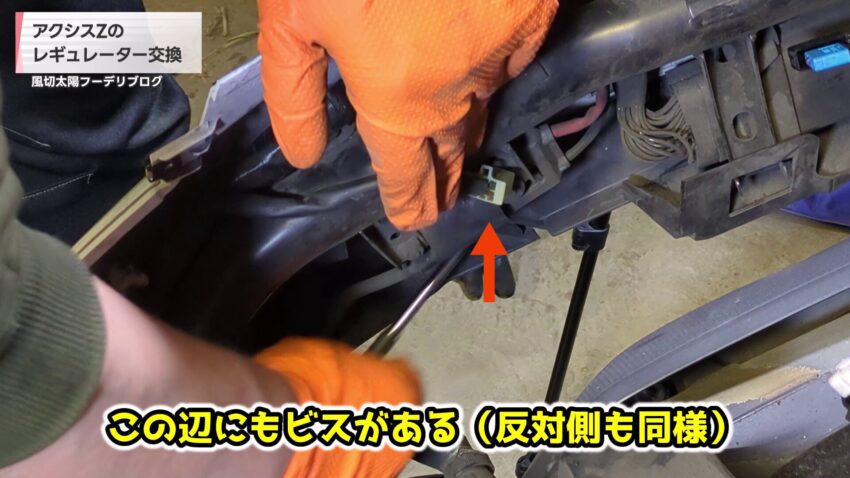

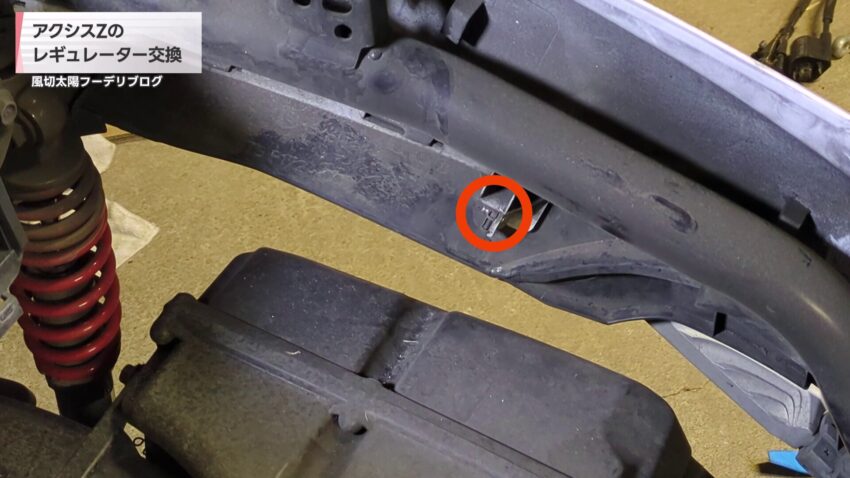

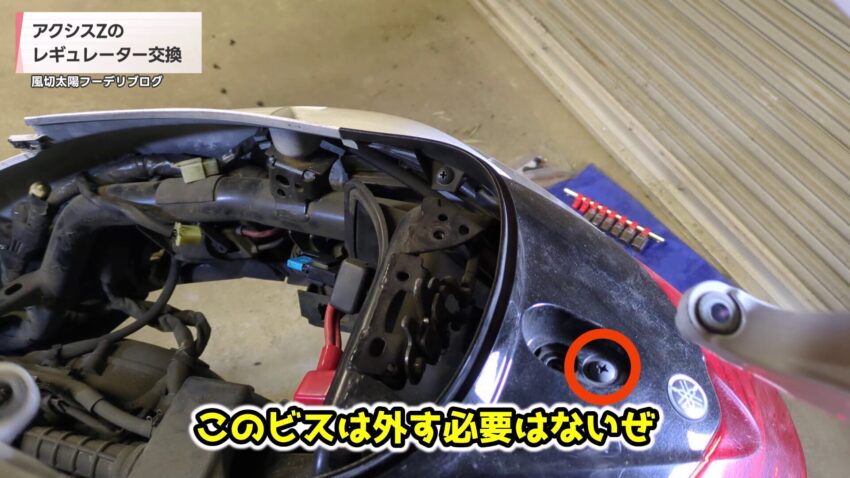

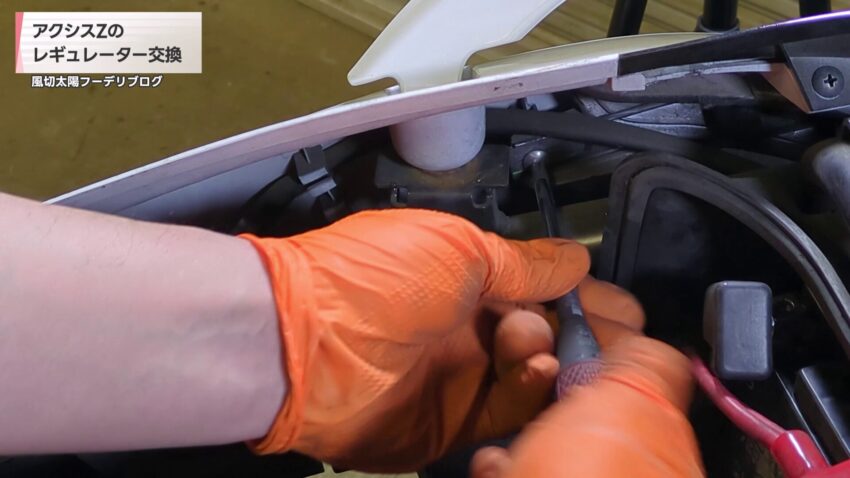

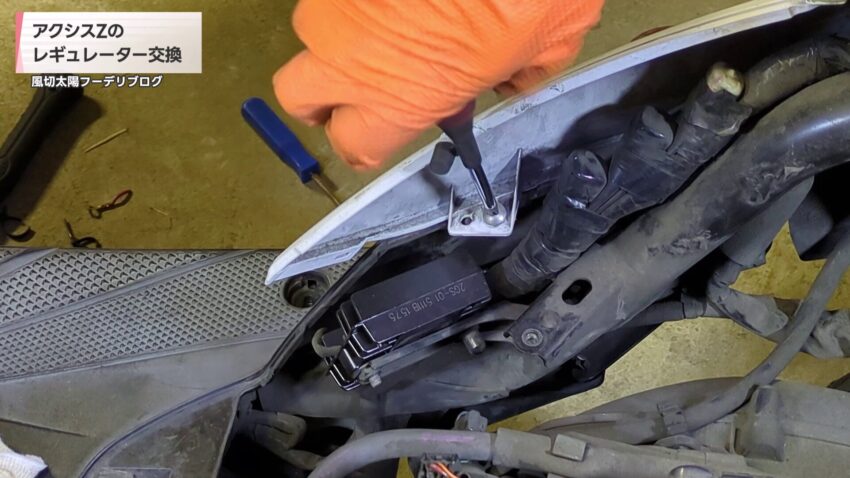

このビスは取り外す必要はありません。

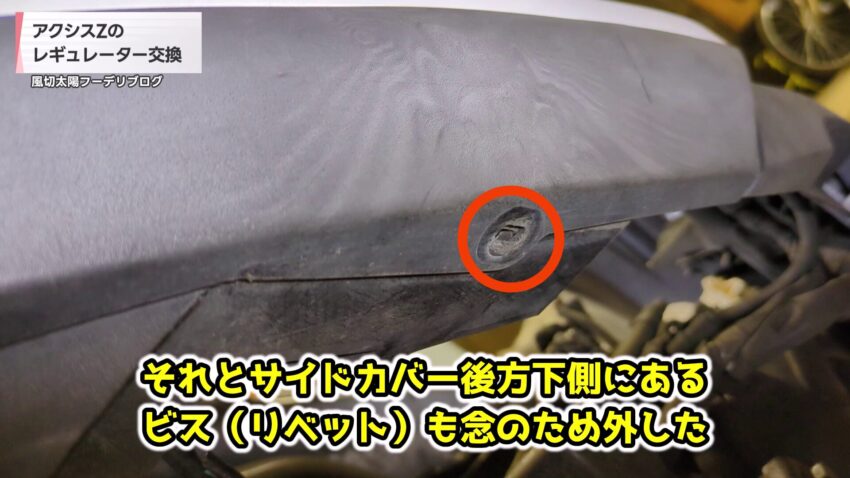

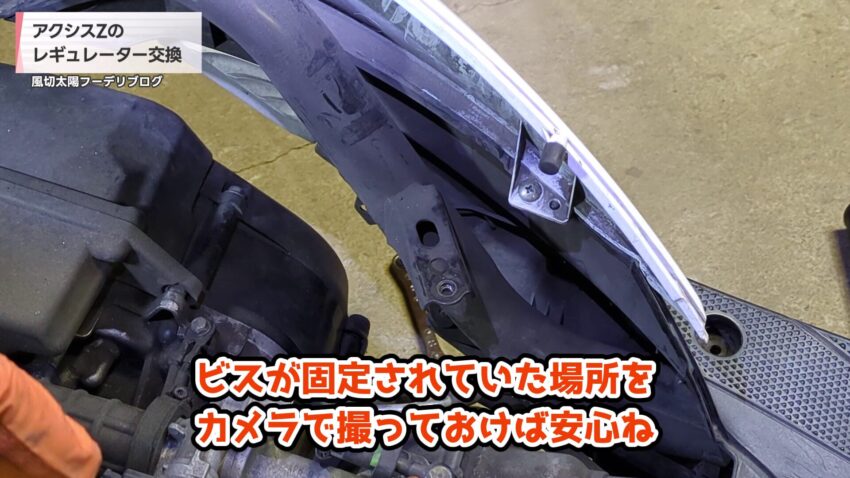

取り外したすべてのビスを網羅していない可能性があるため、あくまでも参考程度となります。

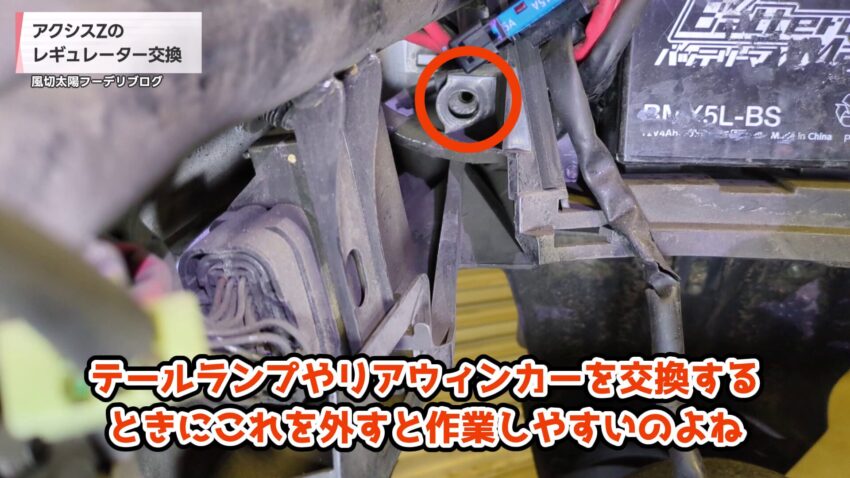

結果的に、バッテリー収納スペースを固定しているボルト（2本）は取り外す必要はありませんでした。
アクシスZのレギュレーター交換まとめ
今回は、アクシスZのレギュレーター交換作業をご紹介しました。
私のアクシスZは走行距離が10万kmを超えているため、予防整備として交換に踏み切ったわけですが、ひとまず無事に交換できて一安心しています。
現時点においてレギュレーターに不具合がない方でも、部品だけ単体で購入しておくというのも良いと思います。
昨今の物価高の影響を考慮しても、将来交換が必要となる部品を早めにストックしておくというのも出費を抑えるポイントであると考えます。
部品に限らずとも、値上げはあっても値下げはないこのご時世なので。
今回のレギュレーター交換作業は、Youtube動画も参考にしながらチャレンジしてみてくださいね。
最後までお読みいただきありがとうございました。それではまた次の記事または動画でお会いしましょう✋️
